价 格
订货量
￥12.8万
1 - 1
￥12万
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥2
| 加工定制：是 | 品牌：科斯达 | 型号：KSLH-12Q-15-350 |
| 额定电压：380V | 额定电流：220A | 产品认证：行业标准 |
| 物料编号：0020 |

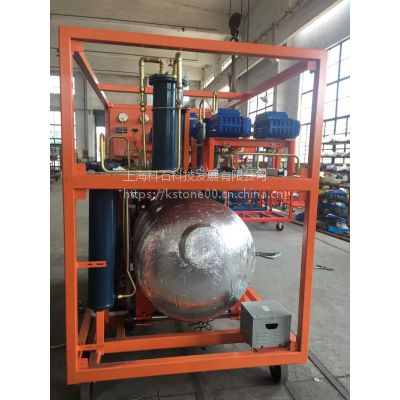

六氟化硫(SF6)气体回收装置是SF6电器在制造、安装和维修时所***的用来回收和处理SF6气体的装置。
本公司研制生产的SF6气体回收装置具备有抽真空、充气、回收和贮存等一般SF6气体回收充气装置所***的功能，同时还具有以下特点：
配有能自再生的干燥过滤器，一次回收后水分小于60PPM(体积比)。
流程图绘于操作面板，操作简便明了。
电气系统三相电源自动确认、手动调整，同时具有缺相保护功能，可有效避免真空泵的反向运转以及所有主机的缺相运行。
采用风冷、移动式，可在无水源情况下使用。
重量轻<600Kg，噪声低<75dB(A)。
1.装置性能参数
型 式 | 气态,风冷,手推移动式 | |
工作环境温度 | -10℃～40℃ | |
初压力(MPa) | 0.8 | |
回收 | 终压力(MPa) | ≤0.053 |
1m3容积所需时间(h/m3)* | ≤0.5 | |
初压力(Pa) | ≤133 | |
充气 | 终压力(MPa) | 0.7 |
1m3容积所需时间(h/m3 ) | ≤0.2 | |
抽真空从0.1MPa至133Pa需时间 (h/m3 )** | ≤1.0 | |
极 限 真 空 (Pa) | ≤10 | |
真空保持从133Pa经24小时上升值(Pa) | ≤400 | |
年 泄 漏 率 | ≤1% | |
回收后SF6 | 水分(PPM/V)*** | ≤60 |
气体纯度 | 油分(PPM/G) | ≤10 |
贮 | 贮存方式 | 气态 |
存 | 压力(MPa) | 3.8 |
容 | 容积(L) | 350 |
器 | 贮气量(kg) | 80 |
干燥过滤器再生方式 | 真空加热活化再生 | |
电源 | 三相四线制 3Φ 380V | |
总功率(kW) | ≤10 | |
噪声dB(A) | ≤75 | |
设备自重(kg) | ≤600 | |
2.主要部件性能参数
形式 | 半封闭式 | ||
理论排气量 | m3/h | 12.2 | |
排气压力 | MPa | 2.50 | |
允许排气压力 | MPa | 1.96 | |
SF6压缩机 | 最小允许吸气压力 | KPa | 53 |
谷轮 | 允许吸气压力 | MPa | 0.30 |
2CS-300 | 排气温度 | ℃ | 130 |
功率 | kW | 2.2 | |
电源 | 3Φ 380V 50Hz | ||
抽气速率 | L/s | 15 | |
真空泵 | 极限真空 | Pa | ≤10 |
鲍斯 | 润滑油 | HD25冷冻油 | |
BSV-60
| 功率 | kW | 2.2 |
电源 | 3Φ 380V 50Hz | ||
容器类别 | 二类 | ||
设计压力 | MPa | 3.8 | |
容 器 | 设计温度 | ℃ | 45 |
贮存容器容积 | L | 350 | |
贮存容器贮存量 | kg | 80 |
三.工作原理
SF6气体回收装置由真空泵、压缩机、贮存容器、油过滤系统、干燥净化系统以及各类阀门、仪表等组成。本装置在运行过程中，装置所设置的油过滤系统和干燥净化系统对回收来的SF6进行滤油和干燥净化处理，使得油分<10PPM/G(重量比)，水分<60PPM/V(体积比)。
